SKD系列控制器是专用于GRDT安全地毯的控制器。可以将GRDT安全地毯集成到控制器上，提高系统安全性，接线简单，操作方便。SKD-06控制器可以检测六路安全地毯，支持安全地毯工作状态与断线故障检测，通过钥匙开关可单独屏蔽任意一路安全地毯。
产品特点
·SKD-06控制器为安全地毯联动设计，最多可带动6路安全地毯
·每路安全地毯有单独的屏蔽功能开关（抑制）
·每路安全地毯有指示灯显示每个安全地毯的工作状态，包含工作状态、断线报警、抑制状态等
·具有电源指示灯和输出状态指示灯
·安全控制器采用DC24V电源
·双通道操作模式，可完成对安全地毯和控制器的自检
·手动复位、自动复位可切换，并支持急停信号输入
·带有一路DC24V有源报警输出，一组无源常闭触点输出，一组无源常开触点输出
·电路中带有自我监控的冗余电路

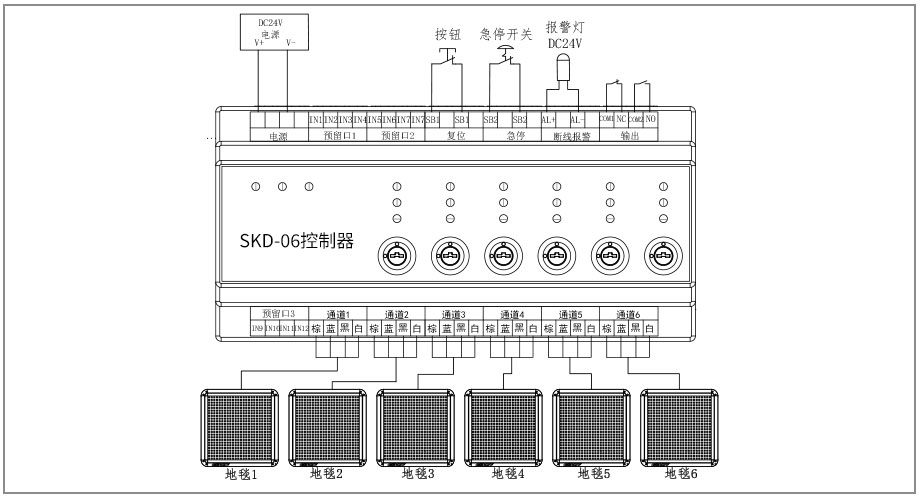

产品接线
注:急停接口、复位接口出厂时默认短接，客户根据需求加装按钮开关。
| 产品型号 | SKD-06 |
地毯接口数量 | 6路 |
防护等级 | IP20 |

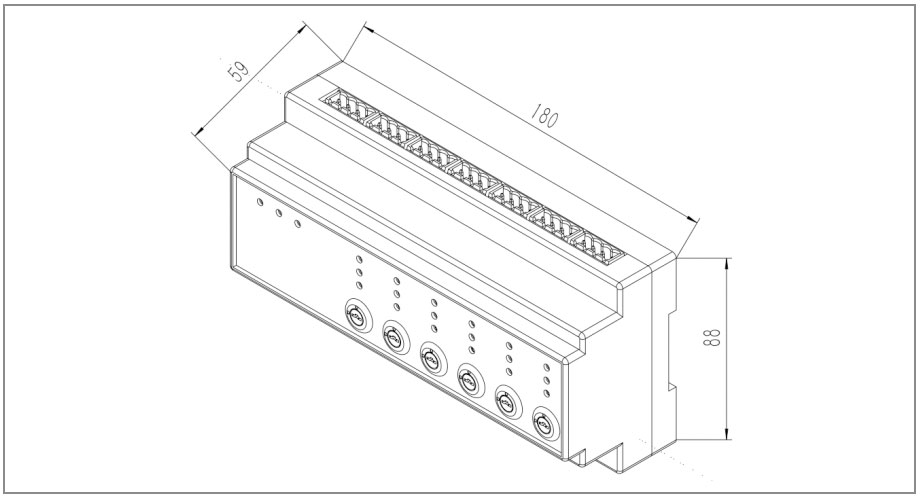

产品尺寸 | 180*88*59mm |
工作温度 | -10℃~50℃(无结霜及凝雾) |
工作湿度 | 35%～75%RH |
工作电压 | DC24V ±10% |
整机功耗 | ≤20w |
响应时间 | ≤30ms |
输出形式 | 继电器触点输出 |
输出触点容量 | 3A |
复位功能 | 手动/自动 |
| 产品型号 | SKD-06 |
地毯接口数量 | 6路 |
防护等级 | IP20 |
产品尺寸 | 180*88*59mm |
工作温度 | -10℃~50℃(无结霜及凝雾) |
工作湿度 | 35%～75%RH |
工作电压 | DC24V ±10% |
整机功耗 | ≤20w |
响应时间 | ≤30ms |
输出形式 | 继电器触点输出 |
输出触点容量 | 3A |
复位功能 | 手动/自动 |
为保证GRDT安全地毯及控制器装置正常工作，输入电源必须满足以下所有要求：
输出电压在GRDT安全地毯及控制器装置的额定工作电压范围内。
满足负载电流的需求。满足EMC 指令（工业环境）。
初级和次级之间采用双重或加强绝缘。
发生电涌时，要采取在发生源连接电涌吸收器的对策。
输出电流动态特性≥1A，具有自动恢复的过流保护特性。
供电电源必须具有输出过压过流保护功能。
使用符合EMC指令、低电压指令的电源装置（需要符合CE时）
补充说明：IEC 60536(触电保护级别)中所规定的、无需接地且满足双重绝缘或强化绝缘距离的电源装置。符合低电压指令、且输出为100VA以下的电源均可作为同等品使用
