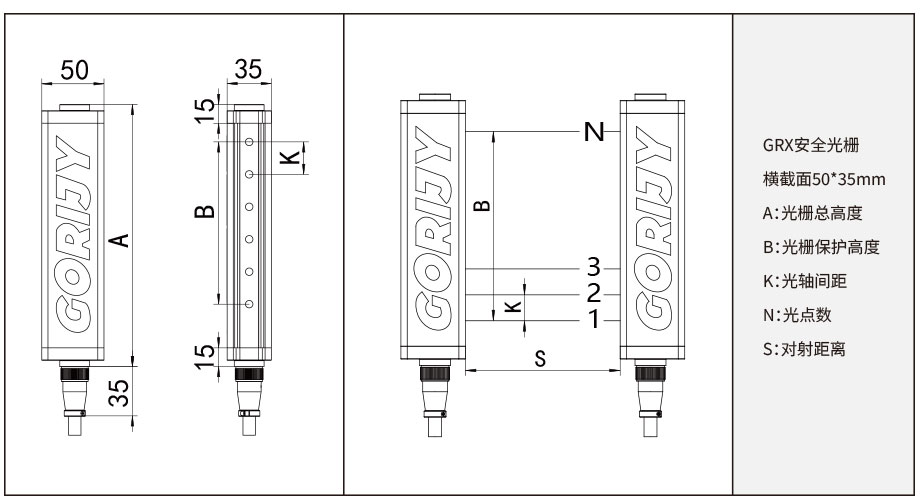

15662552547详情 参数 规格 尺寸 安装
GRX系列精密检测光栅能够有效检测出细小物体，具有检测精度高响应时间快等特点。主要用于落料检测、孔洞检测等，最小检测精度1mm，响应时间1ms.具备多种信号输出。抗干扰能力强，稳定性好。
产品特点
▪检测精度高，最小检测精度1mm。检测精度可调
▪响应时间快，采用独特算法缩短整个扫描周期
▪系统光通信编码调制同步技术，抗干扰能力强
▪多种输出方式，具备NPN输出、脉冲输出或 RS485输出
▪检测距离可达2m,检测精度可定制
产品组成
由发光器、受光器、传输线、L型支架组成

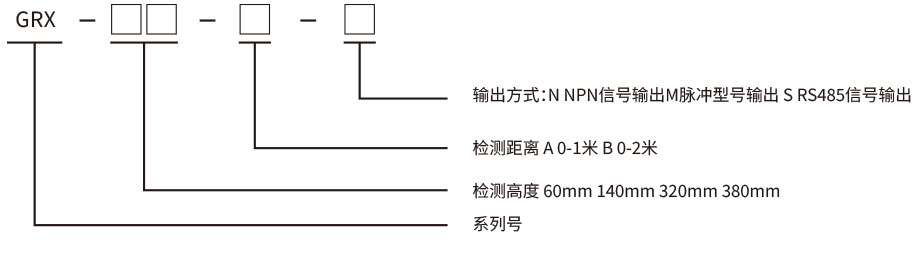

型号说明

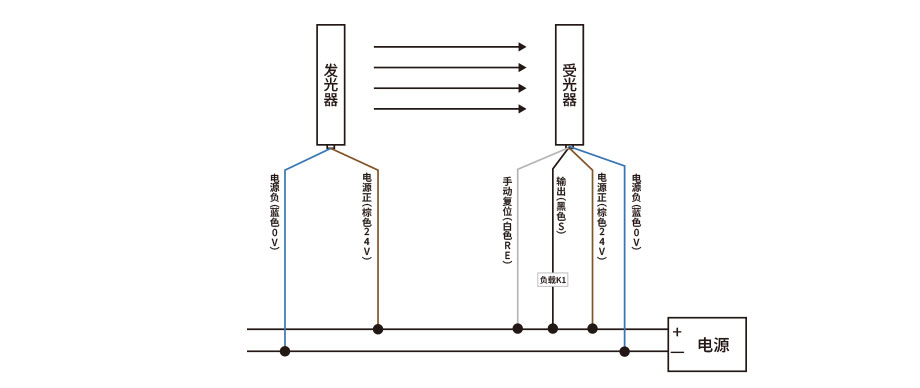

产品接线
| 产品系列 | GRX系列 | |||
| 检测精度 | 1mm~5mm(可调) | |||
| 光束数量 | 60mm | 140mm | 320mm | 380mm |
| 对射距离 | A:0-1m B:0-2m | |||
| 检测光源 | 红外LED (中心波长940nm或850nm) | |||
| 环境特征 | ||||
环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | ||
| 存储 | -30℃～70℃ | |||
环境湿度 | 工作 | 35%RH～85%RH | ||
| 存储 | 35%RH～95%RH | |||
| 抗电磁干扰 | IEC61000-4-2：IV 级/IEC61000-4-4：IV 级 | |||
| 抗振性能 | 频率：10 Hz -55Hz 幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴 | |||
| 防护等级 | IP65 | |||
| 电气特征 | ||||
| 工作电压 | DC24V±10% | |||
| 响应时间 | ≤2ms | |||
| 输出信号 | N NPN信号输出M脉冲型号输出 S RS485信号输出 | |||
| 型号 | 检测高度 |
| GRX-80 | 60mm |
| GRX-160 | 140mm |
| GRX-320 | 300mm |
| GRX-400 | 380mm |
