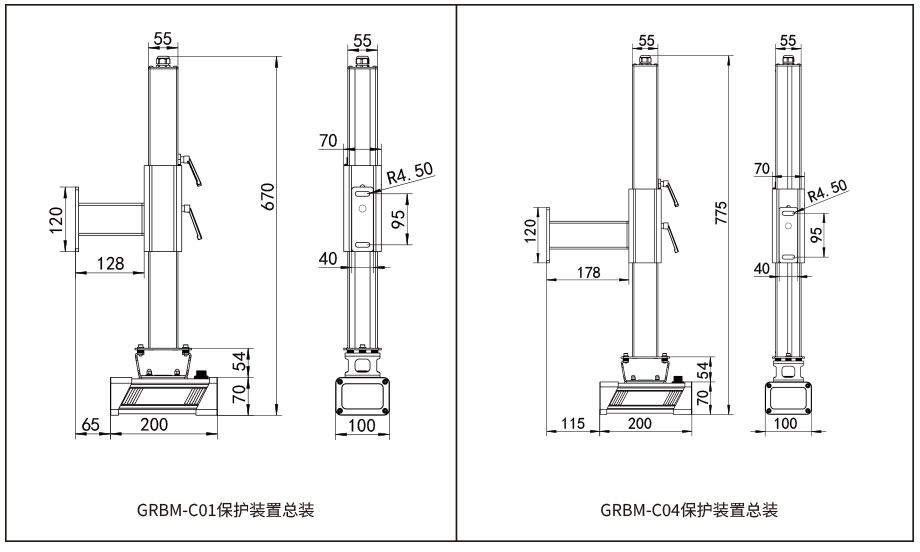

15662552547详情 参数 规格 尺寸 安装
GRBM型折弯机安全保护装置是一种基于激光、专用于折弯机的电敏防护和控制装置,为了保护操作者在接近折弯机上模模具区域的手指和手臂安全而设计开发的产品，折弯机的上下模之间由于存在相对运动从而构成危险区域，如果人体进入危险区域，GRBM型折弯机安全保护装置检测到遮挡物时，会使折弯机停止运动，从而达到保护人体的效果。
产品特点
▪随滑块上下运动，可以在极其接近的地方为操作者提供全面保护
▪采用激光光源，可检测到小至5mm的物体，并允许震动偏差
▪冗余设计，双路输出，安全可靠
▪多种操作模式：“普通模式”、“折盒模式”和“抑制模式”，适应各种形状零件加工
▪允许模具快速闭合，生产效率最大化
▪小型化，自带标尺，调整方便快捷
功能介绍

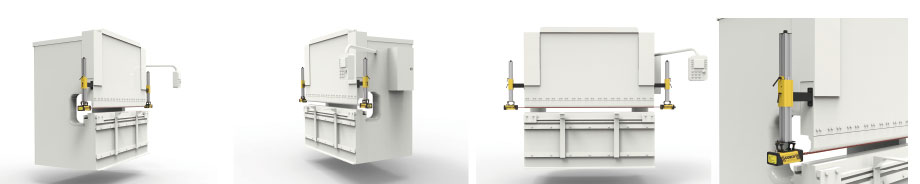

GRBM-C04系列适合安装于折弯机上模两侧，在折弯机上模刀尖位置形成保护区域工作模式：
1、普通模式:用于折弯机普通工件折弯。
2、折盒模式:用于折弯机盒状工件折弯。
3、抑制模式:在此模式下折弯机安全保护装置无效用，于折弯机更换模具测试及特殊工件使用。
产品组成
发射器、接收器、安装支架、信号线缆

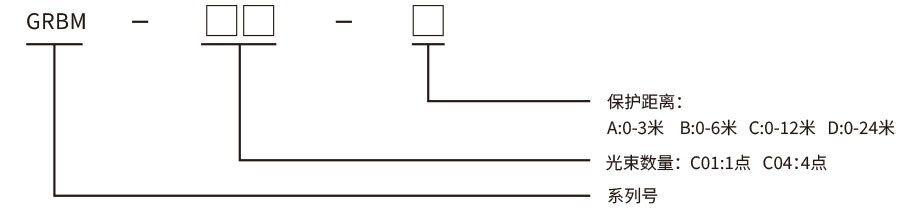

型号说明

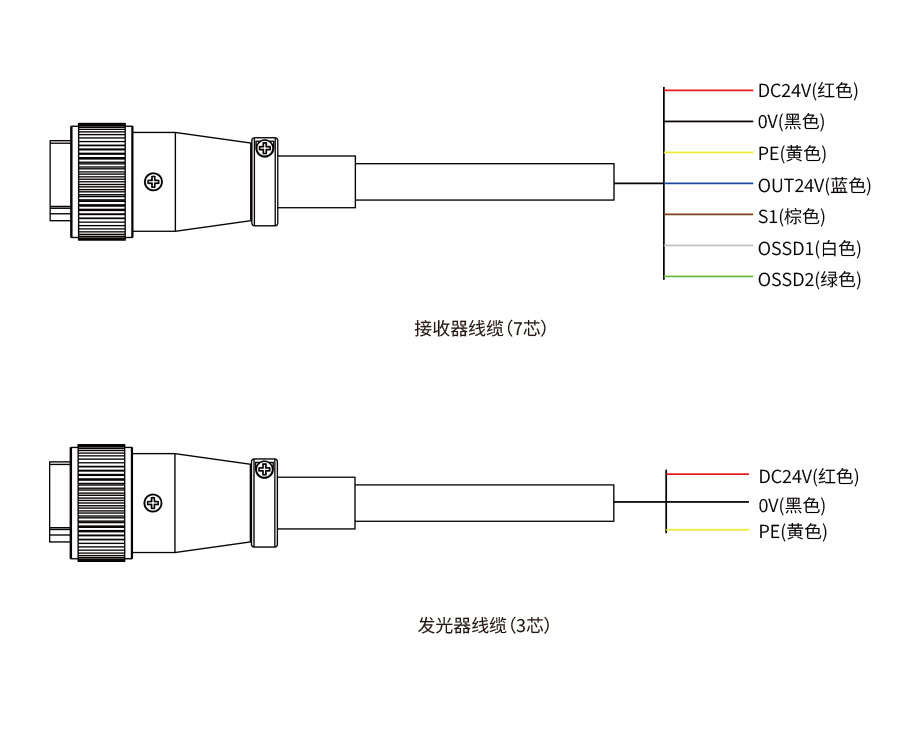

产品接线
| 产品系列 | GRBM-C04 | ||
| 接收点数量 | 4点 | ||
| 安装位置 | 折弯机上模 | ||
| 检测精度 | ≥5mm | ||
| 防护等级 | IP65 | ||
| 保护距离 | A:0-3m B:0-6m C:0-12m D:0-24m | ||
| 激光光源 | I类激光，635nm | ||
| 发散角 | ≤1.5mrad | ||
| 环境特征 | |||
环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | |
| 存储 | -40℃～70℃ | ||
环境湿度 | 工作 | 35%RH～85%RH | |
| 存储 | 35%RH～95%RH | ||
| 抗光干扰 | 白炽灯：3000Lux；荧光灯：3000Lux | ||
| 抗振性能 | 频率：10～55Hz,振幅：0.35mm | ||
| 电气特征 | |||
| 工作电压 | DC24V±10% | ||
| 整机功耗 | ≤8w | ||
| 响应时间 | ≤18ms | ||
| 输出信号 | 双路OSSD安全信号/安全继电器信号 | ||
