GRZF系列防水型安全光栅，防护等级IP68，GRZF系列安全光栅可用于水下安全防护，防水效果强，抗光、电磁干扰能力强，低功耗设计，响应时间短，可靠性高、使用安全放心。
产品特点
▪防尘防水，IP68 长期浸入式防水；
▪型号齐全，安装方便，接线简单；
▪检测距离远，响应时间快；
▪抗电磁、光干扰能力强；
▪抗振性强，防水、防尘性能优越；
▪ LED 指示工作和故障状态；
▪光同步技术，接线简单，节省安装时间
产品组成
由发光器、受光器、防水罩、传输线、L型支架组成

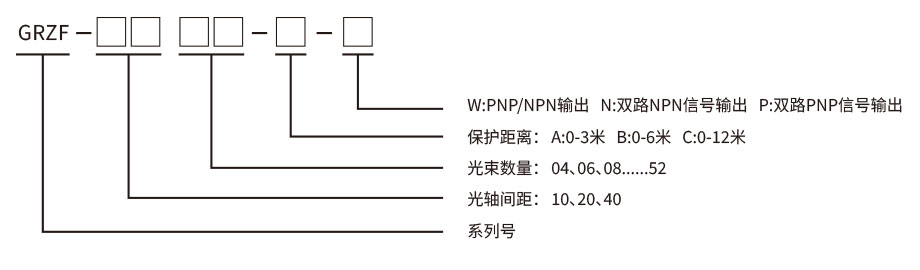

型号说明
产品接线
| 产品系列 | GRZF系列 | ||
| 光轴间距 | 10mm | 20mm | 40mm |
| 检测精度 | 18mm | 28mm | 48mm |
| 光束数量 | 16、24、32......192 | 8、12、16......96 | 4、6、8.........48 |
| 对射距离 | A:0-3m B:0-6m C:0-12m | ||
| 检测光源 | 红外LED (中心波长940nm或850nm) | ||
| 环境特征 | |||
环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | |
| 存储 | -30℃～70℃ | ||
环境湿度 | 工作 | 35%RH～85%RH | |
| 存储 | 35%RH～95%RH | ||
| 抗电磁干扰 | IEC61000-4-2：IV 级/IEC61000-4-4：IV 级 | ||
| 抗振性能 | 频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴 | ||
| 防护等级 | IP68 | ||
| 电气特征 | |||
| 工作电压 | DC24V±10% | ||
| 响应时间 | ≤15ms | ||
| 输出信号 | W:PNP/NPN P:双路PNP N:双路NPN | ||
| 光轴间距10mm | |||
| 检测精度18mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 16 | GRZF10-16 | 150 | 200 |
| 24 | GRZF10-24 | 230 | 280 |
| 32 | GRZF10-32 | 310 | 360 |
| 40 | GRZF10-40 | 390 | 440 |
| 48 | GRZF10-48 | 470 | 520 |
| 56 | GRZF10-56 | 550 | 600 |
| 64 | GRZF10-64 | 630 | 680 |
| 72 | GRZF10-72 | 710 | 760 |
| 80 | GRZF10-80 | 790 | 840 |
| 88 | GRZF10-88 | 870 | 920 |
| 96 | GRZF10-96 | 950 | 1000 |
| 104 | GRZF10-104 | 1030 | 1080 |
| 112 | GRZF10-112 | 1110 | 1160 |
| 120 | GRZF10-120 | 1190 | 1240 |
| 128 | GRZF10-128 | 1270 | 1320 |
| 136 | GRZF10-136 | 1350 | 1400 |
| 144 | GRZF10-144 | 1430 | 1480 |
| 152 | GRZF10-152 | 1510 | 1560 |
| 160 | GRZF10-160 | 1590 | 1640 |
| 168 | GRZF10-168 | 1670 | 1720 |
| 176 | GRZF10-176 | 1750 | 1800 |
| 184 | GRZF10-184 | 1830 | 1880 |
| 192 | GRZF10-192 | 1910 | 1960 |
| 光轴间距20mm | |||
| 检测精度28mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 8 | GRZF20-8 | 140 | 200 |
| 12 | GRZF20-12 | 220 | 280 |
| 16 | GRZF20-16 | 300 | 360 |
| 20 | GRZF20-20 | 380 | 440 |
| 24 | GRZF20-24 | 460 | 520 |
| 28 | GRZF20-28 | 540 | 600 |
| 32 | GRZF20-32 | 620 | 680 |
| 36 | GRZF20-36 | 700 | 760 |
| 40 | GRZF20-40 | 780 | 840 |
| 44 | GRZF20-44 | 860 | 920 |
| 48 | GRZF20-48 | 940 | 1000 |
| 52 | GRZF20-52 | 1020 | 1080 |
| 56 | GRZF20-56 | 1100 | 1160 |
| 60 | GRZF20-60 | 1180 | 1240 |
| 64 | GRZF20-64 | 1260 | 1320 |
| 68 | GRZF20-68 | 1340 | 1400 |
| 72 | GRZF20-72 | 1420 | 1480 |
| 76 | GRZF20-76 | 1500 | 1560 |
| 80 | GRZF20-80 | 1580 | 1640 |
| 84 | GRZF20-84 | 1660 | 1720 |
| 88 | GRZF20-88 | 1740 | 1800 |
| 92 | GRZF20-92 | 1820 | 1880 |
| 96 | GRZF20-96 | 1900 | 1960 |
| 光轴间距40mm | |||
| 检测精度48mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 4 | GRZF40-4 | 120 | 200 |
| 6 | GRZF40-6 | 200 | 280 |
| 8 | GRZF40-8 | 300 | 360 |
| 10 | GRZF40-10 | 360 | 440 |
| 12 | GRZF40-12 | 440 | 520 |
| 14 | GRZF40-14 | 520 | 600 |
| 16 | GRZF40-16 | 600 | 680 |
| 18 | GRZF40-18 | 680 | 760 |
| 20 | GRZF40-20 | 760 | 840 |
| 22 | GRZF40-22 | 840 | 920 |
| 24 | GRZF40-24 | 920 | 1000 |
| 26 | GRZF40-26 | 1000 | 1080 |
| 28 | GRZF40-28 | 1080 | 1160 |
| 30 | GRZF40-30 | 1160 | 1240 |
| 32 | GRZF40-32 | 1240 | 1320 |
| 34 | GRZF40-34 | 1320 | 1400 |
| 36 | GRZF40-36 | 1400 | 1480 |
| 38 | GRZF40-38 | 1480 | 1560 |
| 40 | GRZF40-40 | 1560 | 1460 |
| 42 | GRZF40-42 | 1640 | 1720 |
| 44 | GRZF40-44 | 1720 | 1800 |
| 46 | GRZF40-46 | 1800 | 1880 |
| 48 | GRZF40-48 | 1880 | 1960 |
