GRMQ区域防护安全光栅-山东戈瑞电子

GRMQ区域防护安全光栅是在GRM型安全光栅基础上利用反射镜，改变光线的传输方向并通过反光板实现双面防护、三面防护、四面防护。安全方便，主要用于冲压设备、激光切割设备、机器人工作站、码垛机以及其它危险区域的防护。

产品特点

▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全

▪产品设计符合IEC 61496-1/2标准和ISO 13849标准

▪抗电磁干扰能力强，工作更稳定

▪带有短接保护和过载保护功能

▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境

▪可实现双面防护、三面防护、四面防护

▪产品规格多，使用范围广，满足不同使用场合

产品组成

由发光器、受光器、传输线、L型支架组成

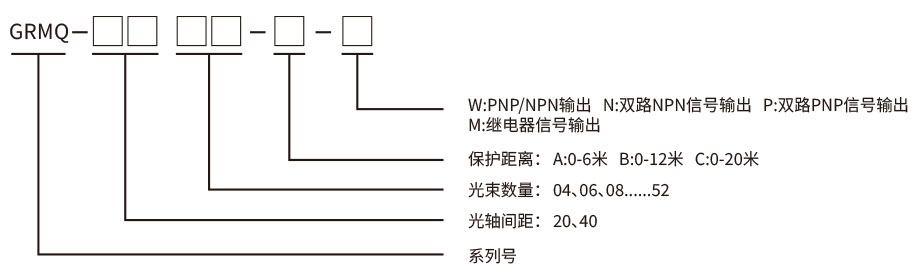

型号说明

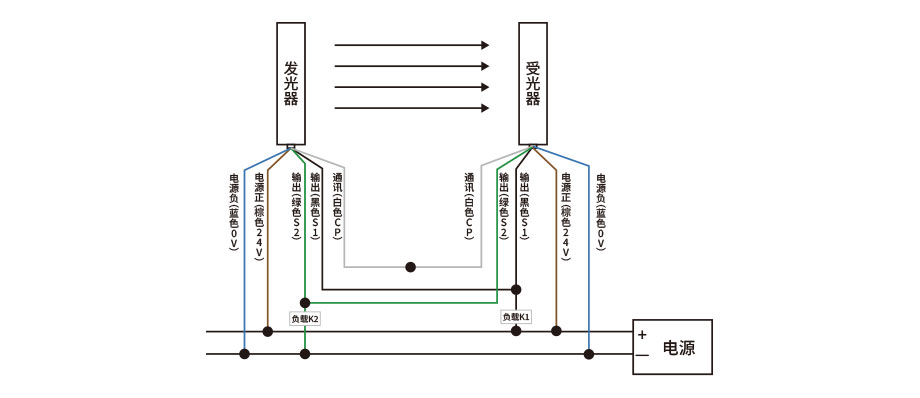

产品接线

产品系列	GRMQ系列
光轴间距	20mm		40mm
检测精度	28mm		48mm
光束数量	6、8、10..........60		4、6、8..........60
对射距离	A:0-3m B:0-12m C:0-20m
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP65
电气特征
工作电压	DC24V±10%
响应时间	≤18ms
输出信号	W:PNP/NPN P:双路PNP N:双路NPN M:继电器信号
