GRMS级联安全光栅在GRM型安全光栅基础上通过传输线连接可以实现5套光幕串联，光束总数最多可达288路，还可以实现保护高度加大的“串行设置”、多面保护的“L型设置”和“U型设置”等，简化安装不限空间的同时，为用户节约成本。GRMS级联安全光栅5套安全光栅可共用一套控制器
产品特点
▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全
▪产品设计符合IEC 61496-1/2标准和ISO 13849标准
▪抗电磁干扰能力强，工作更稳定
▪带有短接保护和过载保护功能
▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境
▪检测精度高，可达18mm可保护手指
▪产品规格多，使用范围广，满足不同使用场合
产品组成

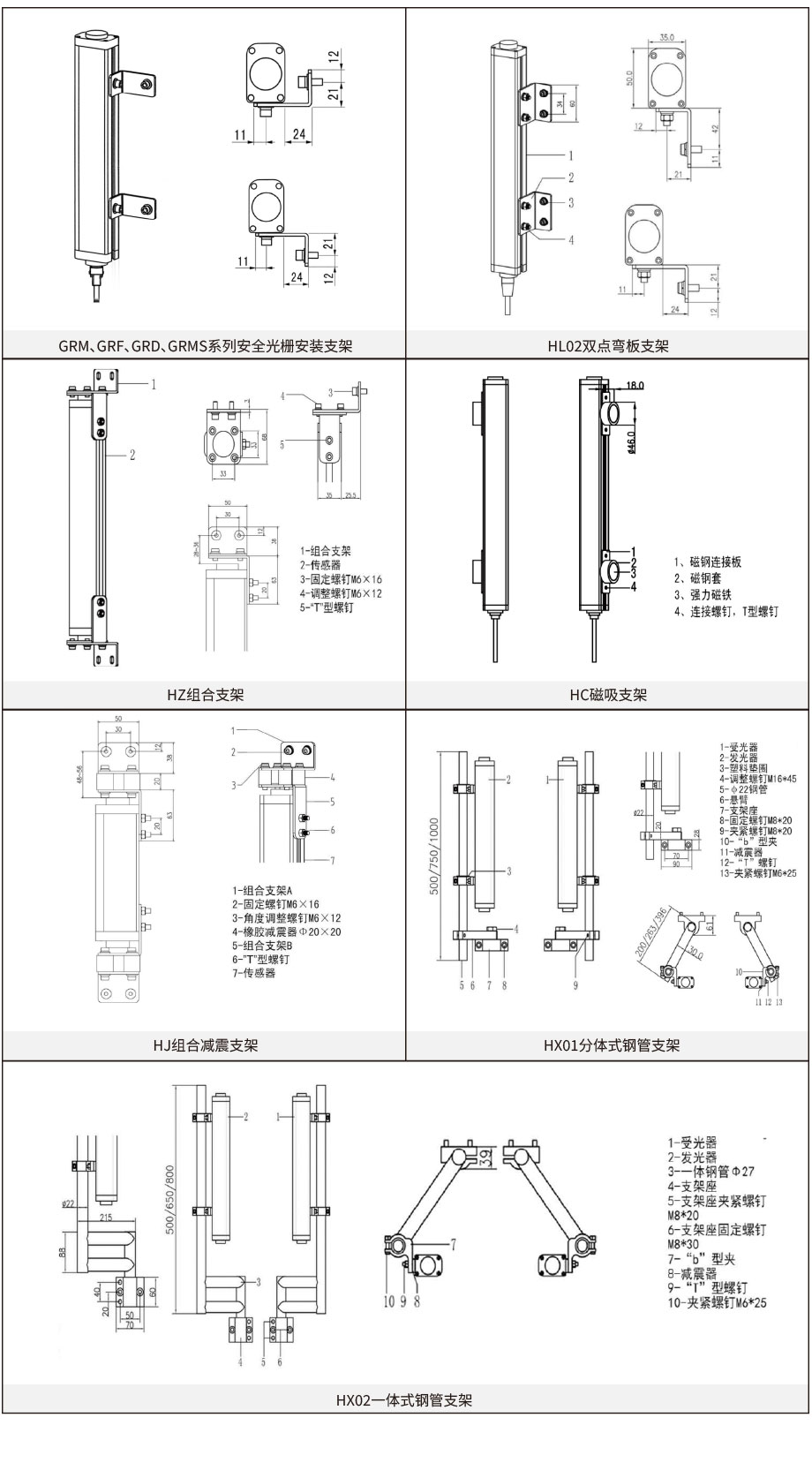

由发光器、受光器、传输线、L型支架组成

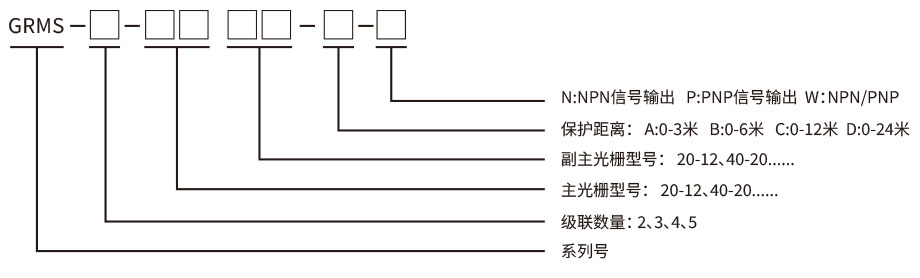

型号说明
产品接线

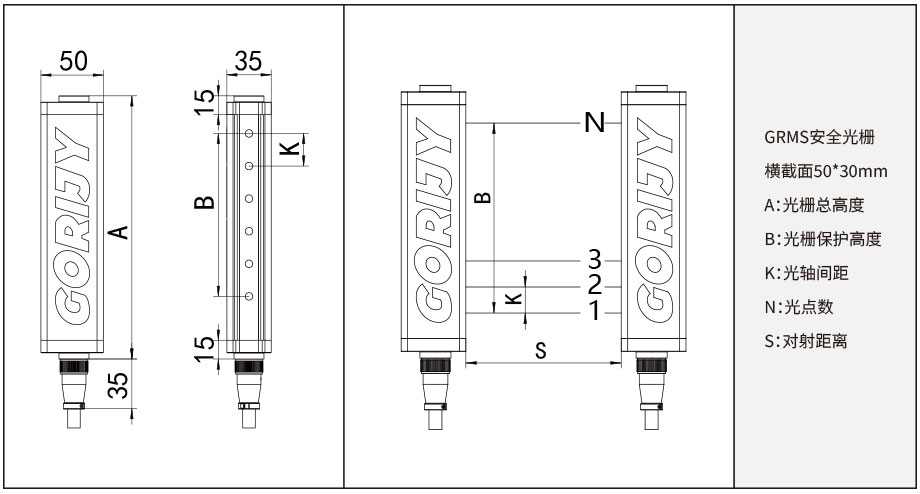

| 产品系列 | GRMS系列 | ||
| 光轴间距 | 10mm | 20mm | 40mm |
| 检测精度 | 18mm | 28mm | 48mm |
| 光束数量 | 12、16、20..........120 | 6、8、10..........60 | 4、6、8..........60 |
| 对射距离 | A:0-3m B:0-6m C:0-12m D:0-24m | ||
| 检测光源 | 红外LED (中心波长940nm或850nm) | ||
| 环境特征 | |||
环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | |
| 存储 | -30℃～70℃ | ||
环境湿度 | 工作 | 35%RH～85%RH | |
| 存储 | 35%RH～95%RH | ||
| 抗电磁干扰 | IEC61000-4-2：IV 级/IEC61000-4-4：IV 级 | ||
| 抗振性能 | 频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴 | ||
| 防护等级 | IP65 | ||
| 电气特征 | |||
| 工作电压 | DC24V±10% | ||
| 响应时间 | ≤15ms | ||
| 输出信号 | W:PNP/NPN P:双路PNP N:双路NPN M:继电器信号 | ||
| 光轴间距10mm | 光轴间距20mm | 光轴间距40mm | |||||||
| 检测精度18mm | 检测精度28mm | 检测精度48mm | |||||||
| 光束 | 型 号 | 保护高度 (mm) | 总高度 (mm) | 型 号 | 保护高 度 (mm) | 总高度(mm) | 型号 | 保护高 度 (mm) | 总高度 (mm) |
6 | GRMS20-6 | 100 | 185 | GRMS40-6 | 200 | 305 | |||
| 8 | GRMS20-8 | 140 | 225 | GRMS40-8 | 280 | 385 | |||
| 10 | GRMS20-10 | 180 | 265 | GRMS40-10 | 360 | 465 | |||
| 12 | GRMS10-12 | 110 | 185 | GRMS20-12 | 220 | 305 | GRMS40-12 | 440 | 545 |
| 14 | GRMS20-14 | 260 | 345 | GRMS40-14 | 520 | 625 | |||
| 16 | GRMS10-16 | 150 | 225 | GRMS20-16 | 300 | 385 | GRMS40-16 | 600 | 705 |
| 18 | GRMS20-18 | 340 | 425 | GRMS40-18 | 680 | 785 | |||
| 20 | GRMS10-20 | 190 | 265 | GRMS20-20 | 380 | 465 | GRMS40-20 | 760 | 865 |
| 22 | GRMS20-22 | 420 | 505 | GRMS40-22 | 840 | 945 | |||
| 24 | GRMS10-24 | 230 | 305 | GRMS20-24 | 460 | 545 | GRMS40-24 | 920 | 1025 |
| 26 | GRMS20-26 | 500 | 585 | GRMS40-26 | 1000 | 1105 | |||
| 28 | GRMS10-28 | 270 | 345 | GRMS20-28 | 540 | 625 | GRMS40-28 | 1080 | 1185 |
| 30 | GRMS20-30 | 580 | 665 | GRMS40-30 | 1160 | 1265 | |||
| 32 | GRMS10-32 | 310 | 385 | GRMS20-32 | 620 | 705 | GRMS40-32 | 1240 | 1345 |
| 34 | GRMS20-34 | 660 | 745 | GRMS40-34 | 1320 | 1425 | |||
| 36 | GRMS10-36 | 350 | 425 | GRMS20-36 | 700 | 785 | GRMS40-36 | 1400 | 1505 |
| 38 | GRMS20-38 | 740 | 825 | GRMS40-38 | 1480 | 1585 | |||
| 40 | GRMS10-40 | 390 | 465 | GRMS20-40 | 780 | 865 | GRMS40-40 | 1560 | 1665 |
| 42 | GRMS20-42 | 820 | 905 | GRMS40-42 | 1640 | 1745 | |||
| 44 | GRMS10-44 | 430 | 505 | GRMS20-44 | 860 | 945 | GRMS40-44 | 1720 | 1825 |
| 46 | GRMS20-46 | 900 | 985 | GRMS40-46 | 1800 | 1905 | |||
| 48 | GRMS10-48 | 470 | 545 | GRMS20-48 | 940 | 1025 | GRMS40-48 | 1880 | 1985 |
| 50 | GRMS20-50 | 980 | 1065 | GRMS40-50 | 1960 | 2065 | |||
| 52 | GRMS10-52 | 510 | 585 | GRMS20-52 | 1020 | 1105 | GRMS40-52 | 2040 | 2145 |
| 54 | GRMS20-54 | 1060 | 1145 | GRMS40-54 | 2120 | 2225 | |||
| 56 | GRMS10-56 | 550 | 625 | GRMS20-56 | 1100 | 1185 | GRMS40-56 | 2200 | 2305 |
| 58 | GRMS20-58 | 1140 | 1225 | GRMS40-58 | 2280 | 2385 | |||
| 60 | GRMS10-60 | 590 | 665 | GRMS20-60 | 1180 | 1265 | GRMS40-60 | 2360 | 2465 |
| 64 | GRMS10-64 | 630 | 705 | ||||||
| 68 | GRMS10-68 | 670 | 745 | ||||||
| 72 | GRMS10-72 | 710 | 785 | ||||||
| 76 | GRMS10-76 | 750 | 825 | ||||||
| 80 | GRMS10-80 | 790 | 865 | ||||||
| 84 | GRMS10-84 | 830 | 905 | ||||||
| 88 | GRMS10-88 | 870 | 945 | ||||||
| 92 | GRMS10-92 | 910 | 985 | ||||||
| 96 | GRMS10-96 | 950 | 1025 | ||||||
| 100 | GRMS10-100 | 990 | 1065 | ||||||
| 104 | GRMS10-104 | 1030 | 1105 | ||||||
| 108 | GRMS10-108 | 1070 | 1145 | ||||||
| 112 | GRMS10-112 | 1110 | 1185 | ||||||
| 116 | GRMS10-116 | 1150 | 1225 | ||||||
| 120 | GRMS10-120 | 1190 | 1265 | ||||||
