15662552547详情 参数 规格 尺寸 安装
GRC系列超薄型安全光栅分为GRC-A正面出光、 GRC-B侧面出光，能够有效检测出进入光幕区域的任何超过检测精度的不透明物体。适用于模切印刷、非标设备以及其他危险场合的安全防护。配合机床控制系统，实现危险情况时控制自动停机的功能。
产品特点
▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全
▪产品设计符合IEC 61496-1/2标准
▪带有短接保护和过载保护功能
▪产品横截面28*14mm，适合狭小空间安装
▪抗电磁干扰能力强，工作更稳定，采用光学同步系统设计，安装方便
▪产品规格多，使用范围广，满足不同使用场合
产品组成
由发光器、受光器、传输线、L型支架组成

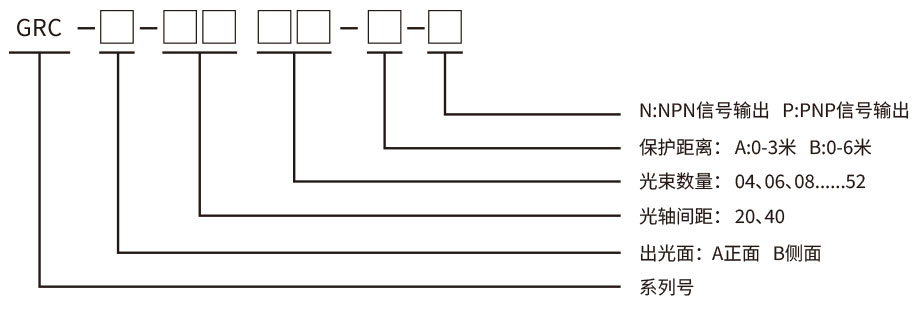

型号说明

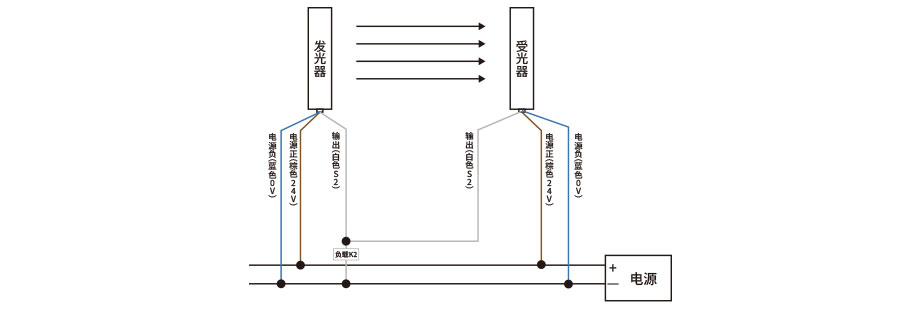

产品接线
| 产品系列 | GRC系列 | ||
| 光轴间距 | 20mm | 40mm | |
| 检测精度 | 28mm | 48mm | |
| 光束数量 | 4、6、8..........56 | 4、6、8..........56 | |
| 对射距离 | A:0-3m B:0-6m | ||
| 检测光源 | 红外LED (中心波长940nm或850nm) | ||
| 环境特征 | |||
环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | |
| 存储 | -30℃～70℃ | ||
环境湿度 | 工作 | 35%RH～85%RH | |
| 存储 | 35%RH～95%RH | ||
| 抗电磁干扰 | IEC61000-4-2：IV 级/IEC61000-4-4：IV 级 | ||
| 抗振性能 | 频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴 | ||
| 防护等级 | IP54 | ||
| 电气特征 | |||
| 工作电压 | DC24V±10% | ||
| 响应时间 | ≤18ms | ||
| 输出信号 | P: PNP N: NPN | ||
| 光轴间距20mm | |||
| 检测精度28mm | |||

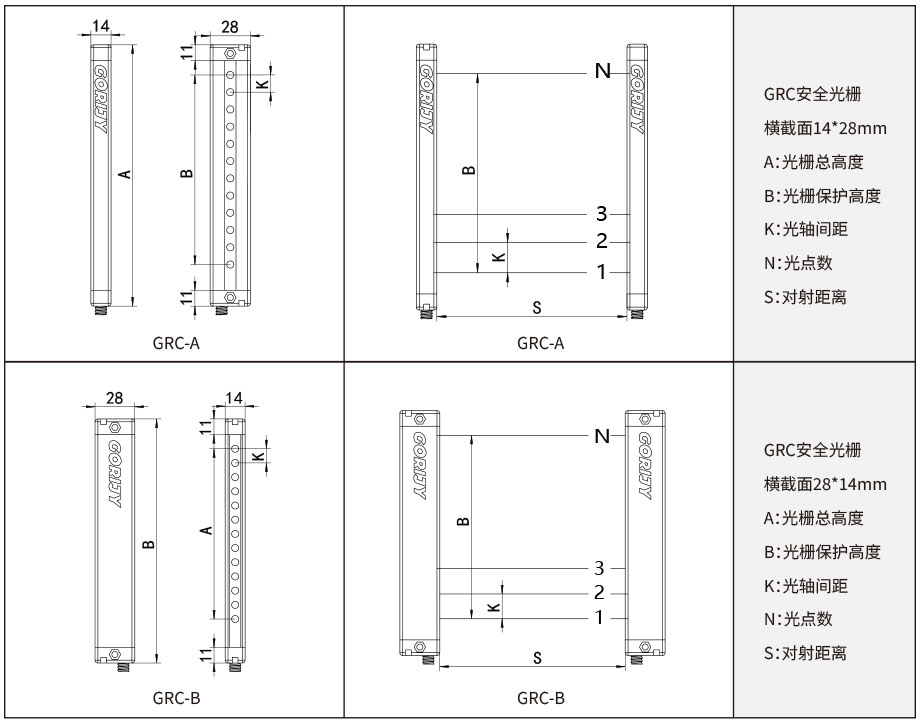

| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 4 | GRC-A/B-20-4 | 60 | 115 |
| 6 | GRC-A/B-20-6 | 100 | 155 |
| 8 | GRC-A/B-20-8 | 140 | 195 |
| 10 | GRC-A/B-20-10 | 180 | 235 |
| 12 | GRC-A/B-20-12 | 220 | 275 |
| 14 | GRC-A/B-20-14 | 260 | 315 |
| 16 | GRC-A/B-20-16 | 300 | 355 |
| 18 | GRC-A/B-20-18 | 340 | 395 |
| 20 | GRC-A/B-20-20 | 380 | 435 |
| 22 | GRC-A/B-20-22 | 420 | 475 |
| 24 | GRC-A/B-20-24 | 460 | 515 |
| 26 | GRC-A/B-20-26 | 500 | 555 |
| 28 | GRC-A/B-20-28 | 540 | 595 |
| 30 | GRC-A/B-20-30 | 580 | 635 |
| 32 | GRC-A/B-20-32 | 620 | 675 |
| 34 | GRC-A/B-20-34 | 660 | 715 |
| 36 | GRC-A/B-20-36 | 700 | 755 |
| 38 | GRC-A/B-20-38 | 740 | 795 |
| 40 | GRC-A/B-20-40 | 780 | 835 |
| 42 | GRC-A/B-20-42 | 820 | 875 |
| 44 | GRC-A/B-20-44 | 860 | 915 |
| 46 | GRC-A/B-20-46 | 900 | 955 |
| 48 | GRC-A/B-20-48 | 940 | 995 |
| 50 | GRC-A/B-20-50 | 980 | 1035 |
| 52 | GRC-A/B-20-52 | 1020 | 1075 |
| 54 | GRC-A/B-20-54 | 1060 | 1115 |
| 56 | GRC-A/B-20-56 | 1100 | 1155 |
| 光轴间距40mm | |||
| 检测精度48mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 4 | GRC-A/B-40-4 | 120 | 185 |
| 6 | GRC-A/B-40-6 | 200 | 265 |
| 8 | GRC-A/B-40-8 | 280 | 345 |
| 10 | GRC-A/B-40-10 | 360 | 425 |
| 12 | GRC-A/B-40-12 | 440 | 505 |
| 14 | GRC-A/B-40-14 | 520 | 585 |
| 16 | GRC-A/B-40-16 | 600 | 665 |
| 18 | GRC-A/B-40-18 | 680 | 745 |
| 20 | GRC-A/B-40-20 | 760 | 825 |
| 22 | GRC-A/B-40-22 | 840 | 905 |
| 24 | GRC-A/B-40-24 | 920 | 985 |
| 26 | GRC-A/B-40-26 | 1000 | 1065 |
| 28 | GRC-A/B-40-28 | 1080 | 1145 |
| 30 | GRC-A/B-40-30 | 1160 | 1225 |
| 32 | GRC-A/B-40-32 | 1240 | 1305 |
| 34 | GRC-A/B-40-34 | 1320 | 1385 |
| 36 | GRC-A/B-40-36 | 1400 | 1465 |
| 38 | GRC-A/B-40-38 | 1480 | 1545 |
| 40 | GRC-A/B-40-40 | 1560 | 1625 |
| 42 | GRC-A/B-40-42 | 1640 | 1705 |
| 44 | GRC-A/B-40-44 | 1720 | 1785 |
| 46 | GRC-A/B-40-46 | 1800 | 1865 |
| 48 | GRC-A/B-40-48 | 1880 | 1945 |
| 50 | GRC-A/B-40-50 | 1960 | 2025 |
| 52 | GRC-A/B-40-52 | 2040 | 2105 |
| 54 | GRC-A/B-40-54 | 2120 | 2185 |
| 56 | GRC-A/B-40-56 | 2200 | 2265 |
